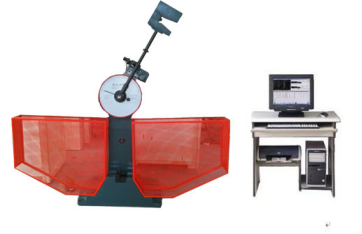

JBW - 300B Микромашина управления маятниковым ударным испытанием

I. Описание продукции:
Микромашина JBW - 300B - это новый продукт, разработанный нашей компанией в строгом соответствии с GB / T3038 - 2002 « Проверка маятниковой ударной испытательной машины» и GB / T229 - 2007 « Метод испытания на удар с металлическим разрывом Шабби»; Это идеальный измерительный прибор для измерения сопротивления металлических материалов ударам при динамической нагрузке. Устройство может автоматически управлять маятниковым, ударным, маятниковым и другими действиями, отображая режим двойной видимости: указатель шкалы и компьютер одновременно отображаются и могут печатать результаты испытаний, такие как работа поглощения удара и ударная вязкость, в больших количествах или последовательно, компактная структура, простая работа. Максимальная ударная энергия устройства составляет 300J и имеет маятниковый молот 150J.

II. Описание программы:
Принцип работы устройства заключается в использовании высокоточного фотоэлектрического кодера и компьютера со специальным программным обеспечением для измерения и управления для обнаружения работы поглощения удара и ударной вязкости материала путем обнаружения разницы в потенциальной энергии до и после удара маятника. Показывается в двойной форме: указатель шкалы и компьютер отображаются одновременно. Компьютер может не только отображать работу поглощения удара, ударную вязкость, но также может выполнять автоматическую обработку данных испытаний, автоматически генерировать отчет об испытании, управление движением маятника, снятия, удара, маятника и других действий может управляться вручную коробкой управления, а также может использовать компьютерную программу для автоматического управления вводом мышью и может печатать результаты испытаний партиями или последовательно.
Устройство использует немецкий Siemens PLC в качестве управления нижней машиной, фирменный компьютер в качестве управления верхней машиной, программа верхней машины с использованием VB - программирования, средства связи RS232, чтобы завершить обмен данными и передачу команд верхней и нижней машины, в полной мере использовать мощные функции ПК для обработки данных, управления отчетами и так далее. Используйте высокоточный вращающийся кодер с внутренним управлением для получения положения маятника в реальном времени и получения работы поглощения удара. Обладает надежностью системы, стабильностью, точностью данных и другими характеристиками.


III. Технические показатели:
Максимальная энергия удара: 300J
2, Максимальная скорость удара: 5,2 м / с
3, угол подъема маятника: 150 °
Расстояние от главной оси до центра удара: 750 мм
5. Интервал опоры образца: 40 мм
Радиус дуги на конце опоры образца: R1 - 1.5 мм
радиус дуги ударного ножа: R2 - 2.5 мм
8. Угол двух скосов ударного ножа: 30º
9, толщина ударного ножа: 16 мм
Минимальная разрешающая способность: 0,1 J
Источник питания: 50Hz 380V 250W
Вес оборудования около 480 кг
Мощность двигателя 180W

IV. Основная конфигурация:
1 Главный компьютер
a) Высокоточные фотоэлектрические кодеры 1 комплект
b) Компьютеры марки 1 комплект
c) струйный принтер HPA4 1 комплект
Импорт программируемого контроллера Siemens PLC 1
e) Профессиональное программное обеспечение для измерения и контроля 1 комплект
2, 300J, 150J маятниковый молот по одному комплекту
3. Шаблон регулировки пролета и образец для среднего блока по одному комплекту
4, Прочее: Инструкция по использованию испытательной машины, сертификат соответствия, упаковочный лист. По 1 комплекту
