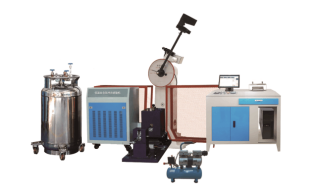

Аппарат JBDW - 500YII (конфигурация с двойным охлаждением) с микромеханическим управлением низкотемпературным автоматическим ударным испытанием используется для определения характеристик металлического материала при динамической нагрузке, чтобы определить свойства материала при динамической нагрузке. Для получения работы поглощения образца на шкале используется разница между потенциалом до удара маятника и остаточной потенциальной энергией после удара. Максимальная энергия удара составляет 500J с маятниковым молотом 250J, используемый профиль образца составляет (10×10) мм. Данная машина имеет большую ударную энергию, подходит для черных металлов с большей ударной вязкостью, таких как сталь и ее сплавы.
Эта машина представляет собой комбинацию низкотемпературных испытаний и ударных испытаний, оснащенную пневматическим специальным устройством подачи проб для автоматической подачи проб, с использованием метода аэродинамического торцевого позиционирования, чтобы сделать образец в середине, чтобы убедиться, что образец завершил низкотемпературное испытание, время от печи до удара не более 4 секунд, чтобы повысить точность испытания и эффективность работы. Охлаждение образца, постоянная температура, регулирование температуры, взятие маятника, подвеска, подача образца, позиционирование, удар - все это электрическое автоматическое управление, которое выполняется автоматически. После разрушения образца остаточная энергия, то есть автоматическое поднятие маятника, готовится к следующему ударному испытанию, поэтому в лабораториях, которые постоянно проводят низкотемпературные ударные испытания, и в металлургических и машиностроительных заводах, которые проводят большое количество низкотемпературных ударных испытаний, они могут лучше продемонстрировать свои преимущества.
Машина оснащена компьютером и принтером с двойной сенсорной функцией с двойным управлением. Машина использует автоматическое управление и измерение PLC, и в соответствии с круговым измерением обратного угла подъема маятникового молотка для разрушения образца, Автоматическое отображение значения β - и маятникового молотка для поглощения образца и значения ak ударной вязкости, а также может редактировать данные и генерировать отчет об испытании с помощью компьютера и специального программного обеспечения для обработки и управления данными, также может хранить и печатать данные испытаний, среднюю работу трех испытаний, время и серийный номер, а также может обеспечить удаленную передачу данных.
Основная часть удара машины использует литой стальной материал, так что на протяжении всего испытательного процесса его жесткость стабильна, ударная способность сильна, нелегко деформироваться, результаты испытаний точны, длительный срок службы. Используйте большую крутящую муфту и мощный двигатель, чтобы сделать его более плавным без вибрации при выборе маятника и маятнике. Криогенная часть использует технологию охлаждения компрессора с пакетом, используя принцип теплового баланса и режим циркуляционного перемешивания для достижения автоматического равномерного охлаждения, постоянной температуры и регулирования температуры образца.
Машина разработана и изготовлена в соответствии с национальным стандартом GB / T 3808 - 2002 « Проверка маятниковой ударной испытательной машины», в соответствии с национальным стандартом GB / T 229 - 2007 « Метод испытания металлического материала на маятниковый молот» для ударного испытания металлического материала и в соответствии с JJG 145 - 2007 « Правила проверки маятниковой ударной испытательной машины». Если вы измените конструкционную форму и замените соответствующие детали, вы можете одновременно удовлетворить требования соответствующих международных стандартов, таких как Mercedes, European Standard ASTM E23, EN 10045, ISO 148, ISO 83 и других.
I. Основные технические характеристики:
Энергия удара: 500J 250J
2. Диапазон шкалы и значение деления шкалы:
Энергетический диапазон: 0 - 500J 0 - 250J
Значение деления на ячейку: 5J 2.5J
Момент маятника: 0 - 500J M = 267.9492 N · m
0-250J M=133.9746 N·m
4. Угол предварительного подъема маятника: 150°
5. Расстояние от центра вращения оси маятника до точки удара (центр образца): 800 мм
6. Скорость удара: 5,4 м / с
7. Интервал опоры образца: 40 мм
8. Круг опорных клещей: R1.0mm
9. Радиус кривизны лезвия: R 2.0 мм, (R 8 мм)
10. Наклонение опорной поверхности опоры образца: 11°
11. Угол скоса ударного лезвия: 30°
12. Толщина ударного лезвия: 16 мм
13. Угловой диапазон: 0 - 360°
14. Угловое разрешение: 0,06 °
15. Технические характеристики образца: 10×10 (7.5 или 5) × 55 мм
16. Мощность пробоотборника: 20
17. Способы охлаждения: компрессорное охлаждение, жидкое азотное охлаждение
18. Диапазон низких температур: механизм сжатия (холодная комнатная температура ~ 60°С)
Холодильное оборудование с жидким азотом (комнатная температура - 196°С)
19. Точность контроля температуры: колебание ±0,5 °C, градиент 2°C
20. Цифровой таймер: 1 мин. - 999 мин., разрешение 1 мин.
22. Скорость подачи: 4S
23. Размер контура узла (длина × ширина × высота): 2300 мм × 600 мм × 1400 мм
24. Вес узла: 750 кг
Источник питания: трехфазная четырехпроводная 380V 50Hz 2,6KW
26. Условия труда:
1) при комнатной температуре 20°C ±5 °C;
2) Относительная влажность не более 85%;
3) окружающая среда без коррозионной среды, без вибрации, без сильных помех электромагнитного поля;
Установка на бетонном фундаменте толщиной не менее 200 мм или закрепление на фундаменте более 1400 кг.
5) Уровни установки опорной поверхности на сиденье переключаются в пределах 2 / 1000.
